Phân loại mặt bích: Hướng dẫn chi tiết cho công trình

Bài viết tổng hợp chi tiết về phân loại mặt bích, các thông số kỹ thuật và bảng tra tiêu chuẩn mặt bích ANSI, DIN, JIS phổ biến nhất hiện nay.

Trong các hệ thống đường ống công nghiệp, việc kết nối các đoạn ống, van và thiết bị một cách chắc chắn, chống rò rỉ là yếu tố quan trọng. Để giải quyết bài toán này, mặt bích chính là giải pháp tối ưu và được sử dụng phổ biến nhất.

Tuy nhiên, không phải ai cũng hiểu rõ mặt bích là gì, có các loại mặt bích nào và ứng dụng của từng loại ra sao. Bài viết này sẽ giúp bạn phân loại mặt bích một cách khoa học, chi tiết, đồng thời cung cấp bảng tra tiêu chuẩn mặt bích chuẩn xác nhất để bạn dễ dàng lựa chọn cho công trình của mình.

---

1. Mặt bích là gì? Định nghĩa và thông số kỹ thuật cơ bản

Mặt bích là phụ kiện cơ khí được sử dụng để kết nối các đường ống, van, máy bơm hoặc các thiết bị công nghiệp khác bằng liên kết bu lông thành một hệ thống kín, chắc chắn và dễ dàng tháo lắp khi cần bảo trì. Đây là chi tiết gần như không thể thiếu trong các hệ thống cấp thoát nước, PCCC, dầu khí, hóa chất, thực phẩm và năng lượng.

Các thông số kỹ thuật cơ bản của một mặt bích bao gồm: Đường kính ngoài (OD), đường kính trong (ID), độ dày bích, số lượng lỗ bu lông và đường kính lỗ bu lông. Khi lựa chọn, việc nắm rõ các thông số này giúp đảm bảo tính đồng bộ và an toàn cho hệ thống áp lực.

Các tiêu chuẩn mặt bích phổ biến hiện nay

Mỗi quốc gia và khu vực đều có những bộ quy chuẩn riêng để đồng bộ hóa quy trình sản xuất. Các tiêu chuẩn mặt bích cấu thành nên chất lượng và khả năng chịu lực của hệ thống bao gồm:

• Tiêu chuẩn mặt bích ANSI: Tiêu chuẩn của Mỹ (nay thuộc ASME B16.5 và ASME B16.47) là tiêu chuẩn được sử dụng phổ biến tại Mỹ và nhiều quốc gia trên thế giới. Các cấp áp lực thường gặp gồm Class 150, 300, 600, 900, 1500 và 2500, áp dụng rất nhiều trong ngành dầu khí, hóa chất.

• Mặt bích tiêu chuẩn DIN: Tiêu chuẩn của Đức được sử dụng rộng rãi tại châu Âu và Việt Nam. Các cấp áp lực thường gặp là PN6, PN10, PN16, PN25 và PN40.

• Tiêu chuẩn mặt bích thép khác như JIS (Nhật Bản) hay BS (Anh) cũng được sử dụng rộng rãi.

---

2. Các loại mặt bích trên thị trường hiện nay

Tùy thuộc vào hình dáng thiết kế và phương thức liên kết với đường ống, chúng ta có thể phân loại mặt bích thành các dòng sản phẩm đặc trưng sau:

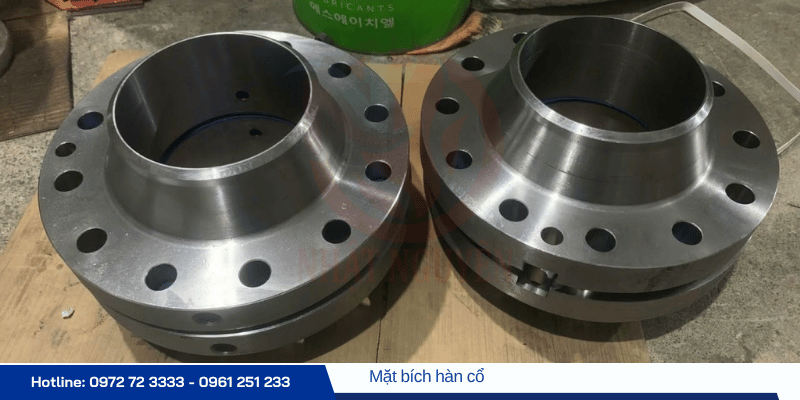

Mặt bích hàn cổ – Welding Neck flange

Đây là loại mặt bích có thiết kế phần cổ dài và được vát mép để hàn đối đầu trực tiếp với ống. Kiểu thiết kế này giúp phân tải áp suất từ mặt bích sang đường ống một cách đều đặn, giảm thiểu sự tập trung áp suất ở phần gốc bích.

Vì vậy, mặt bích hàn cổ thường được ưu tiên sử dụng trong các hệ thống có áp lực cực cao hoặc nhiệt độ biến đổi liên tục ví dụ như: hệ thống hơi nóng, dầu khí, hóa chất hoặc các đường ống áp lực lớn. Tuy nhiên, chi phí gia công và lắp đặt tương đối cao do yêu cầu kỹ thuật hàn chính xác

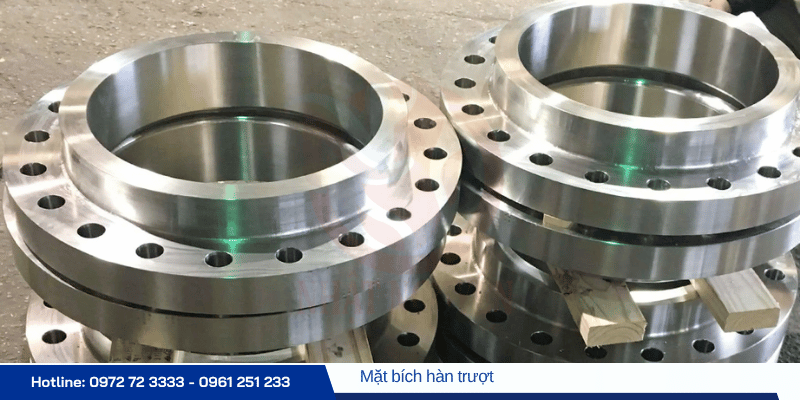

Mặt bích hàn trượt – Slip On flange

Mặt bích hàn trượt (hay còn gọi là trượt slip on flange) có đường kính trong lớn hơn đường kính ngoài của ống một chút. Khi lắp đặt, ống sẽ được đút trượt vào bên trong lòng bích và thợ hàn sẽ tiến hành thực hiện hai đường hàn (một đường bên trong và một đường bên ngoài cổ bích).

Phương pháp hàn trượt slip on giúp kỹ thuật viên dễ dàng căn chỉnh tâm ống, chi phí vật tư cũng rẻ hơn so với bích hàn cổ. Tuy nhiên, khả năng chịu áp lực và độ bền mỏi của bích hàn trượt slip on thấp hơn bích hàn cổ, do đó chúng thường được sử dụng để lắp đặt ở các đường ống áp suất trung bình thấp.

Loại này được sử dụng rộng trong các hệ thống nước sạch, HVAC, PCCC và đường ống công nghiệp.

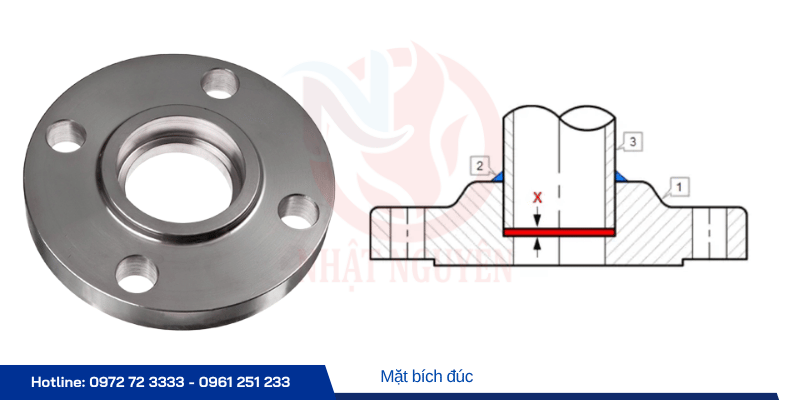

Mặt bích hàn đúc – Socket Weld flange

Khác với bích hàn trượt, mặt bích hàn đúc chỉ có duy nhất một đường hàn bọc phần gờ bên ngoài. Ống được đưa vào bên trong bích cho đến khi chạm vào phần khấc chặn (gờ) thì dừng lại. Do chỉ hàn một phía và không làm cản trở dòng chảy bên trong, loại bích này cực kỳ thích hợp cho các hệ thống ống có kích thước nhỏ nhưng yêu cầu áp lực cao.

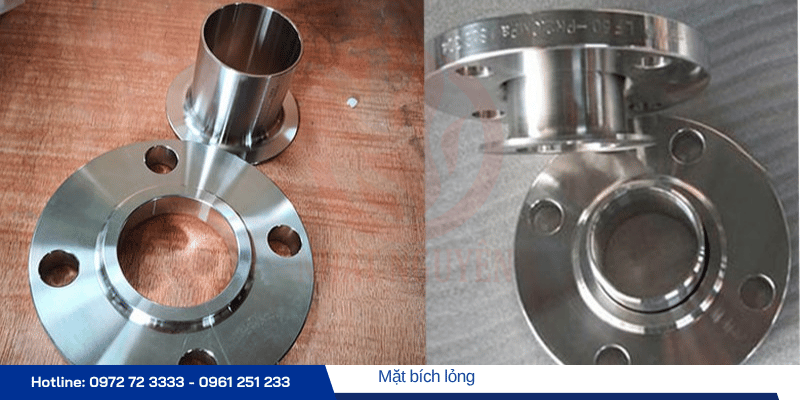

Mặt bích lỏng – Lap Joint flange

Loại bích này thường đi kèm với một phụ kiện gọi là lót bích (Stub End). Mặt bích lỏng sẽ trượt tự do trên đường ống, trong khi phần Stub End được hàn trực tiếp vào đầu ống. Khi siết bu lông, mặt bích lỏng sẽ ép chặt phần Stub End lại với nhau tạo độ kín. Nhờ khả năng xoay tự do, loại bích này rất dễ căn chỉnh lỗ bu lông, thường dùng cho hệ thống cần bảo trì, tháo dỡ thường xuyên hoặc hệ thống ống có vật liệu đắt tiền (như inox) để tiết kiệm chi phí bích.

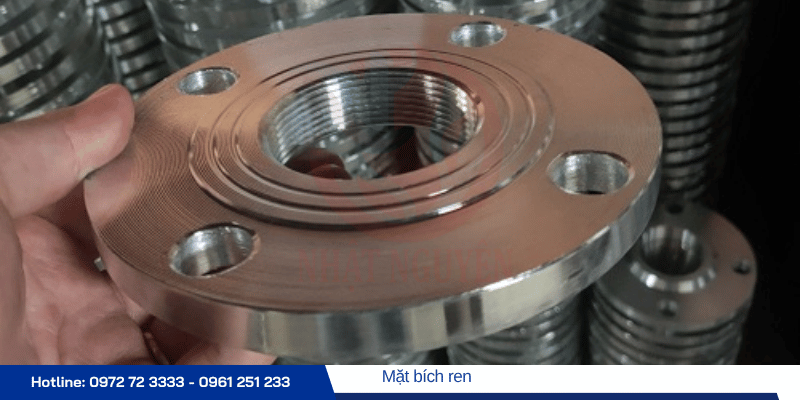

Mặt bích ren – Threaded flange

Mặt bích ren (bich ren threaded flange) liên kết với đường ống bằng các bước ren mà không cần đến mối hàn. Đây là ưu điểm tuyệt vời giúp bích ren được sử dụng phổ biến tại các khu vực dễ cháy nổ, nơi mà việc hàn xì bị nghiêm cấm. Dù tiện lợi, tuy nhiên chúng chỉ chịu được áp suất giới hạn và dễ bị rò rỉ nếu hệ thống bị rung lắc mạnh.

Loại này được sử dụng phổ trong các hệ thống khí nén, dầu nhẹ và các công trình cải tạo.

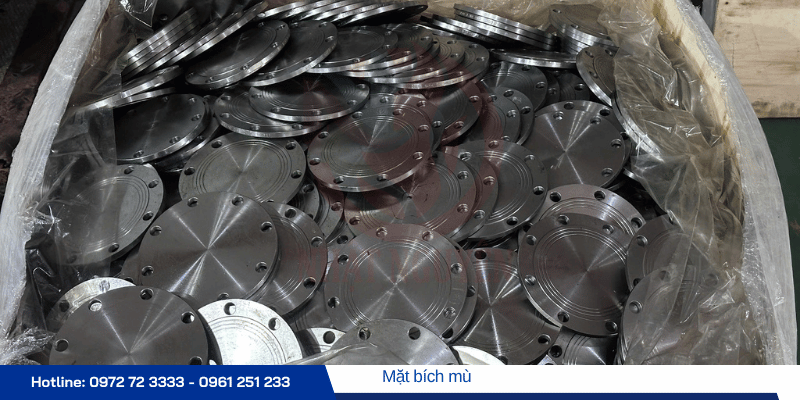

Mặt bích mù – Blind flanges

Mặt bích mù không có lỗ ở giữa tâm, được sử dụng để bịt kín các đầu đường ống hoặc các lỗ chờ, ngăn không cho lưu chất chảy qua. Loại bích này giúp việc mở rộng hệ thống đường ống sau này hoặc kiểm tra áp suất định kỳ trở nên vô cùng thuận tiện.

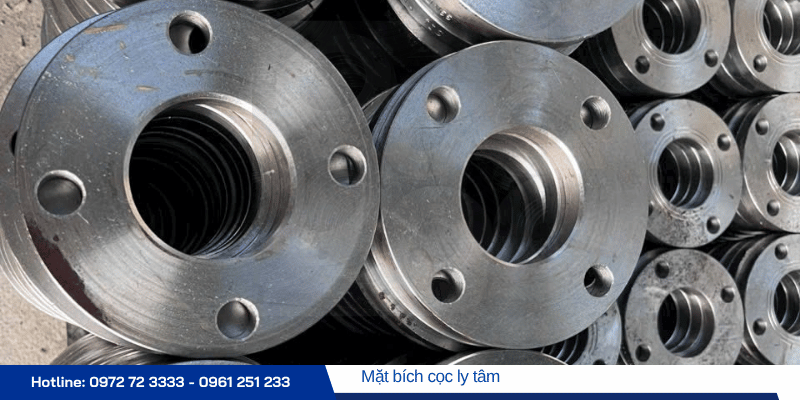

Mặt bích cọc ly tâm – Concrete Pile Flange

Đây là một biến thể cơ khí đặc thù, đóng vai trò làm đầu nối để liên kết các đoạn cọc bê tông ly tâm lại với nhau trong ngành xây dựng nền móng, đảm bảo khả năng chịu lực nén và lực uốn cực tốt cho cọc.

Các loại mặt bích đặc biệt khác

Ngoài các loại phổ thông kể trên, thị trường còn ghi nhận các sản phẩm như mặt bích vuông (dùng cho không gian hẹp, áp suất thấp) hoặc bích giảm, bích cổ dài tùy thuộc theo yêu cầu thiết kế riêng biệt của từng bản vẽ kỹ thuật.Tại Phụ kiện thép có nhận gia công mặt bích theo yêu cầu của khách hàng. Nhận báo giá ngay!

---

3. Vật liệu sản xuất: Mặt bích thép chiếm ưu thế

Bên cạnh kiểu dáng thì vật liệu chế tạo là yếu tố quyết định đến độ bền của sản phẩm. Trong đó, mặt bích thép là dòng sản phẩm được sử dụng rộng rãi nhất trên thị trường hiện nay.

Các sản phẩm mặt bích thép (bao gồm thép cacbon như A105, SS400 hoặc thép mạ kẽm) sở hữu độ cứng cao, khả năng chịu nhiệt tốt và giá thành cực kỳ hợp lý. Đối với các môi trường có tính ăn mòn cao như hóa chất hay nước biển, người ta có thể thay thế bằng bích thép không gỉ (inox) hoặc bích nhựa, bích đồng. Nhưng nhìn chung, tại các dự án xây dựng và công nghiệp nặng, mặt bích thép vẫn là lựa chọn quốc dân mang tính kinh tế và kỹ thuật cao nhất.

---

4. So sánh ưu điểm và ứng dụng của các loại mặt bích

Mỗi dòng sản phẩm đều có những thế mạnh riêng, việc hiểu rõ đặc tính giúp bạn tối ưu chi phí vật tư đáng kể. Dưới đây là bảng so sánh trực quan giữa các mặt bích phổ biến hiện nay:

Loại mặt bích	Ưu điểm nổi bật	Ứng dụng thực tế
Hàn cổ (WNRF)	Chịu áp lực cực cao, chịu rung lắc tốt, độ bền mối hàn tối đa.	Hệ thống dầu khí, khí hóa lỏng, áp lực cao.
Hàn trượt (SO)	Dễ lắp đặt, giá thành rẻ, linh hoạt trong thi công.	Đường ống cấp thoát nước, PCCC, thông gió.
Bích ren (TH)	Không cần hàn, an toàn trong môi trường dễ cháy nổ.	Hệ thống gas, xăng dầu, khu vực cấm lửa.
Bích mù (BLIND)	Bịt kín hiệu quả, dễ dàng tháo dỡ để vệ sinh hoặc mở rộng ống.	Cuối đường ống dẫn, các đầu chờ kỹ thuật.



Nhìn chung, mặt bích có thể biến đổi linh hoạt tùy theo thiết kế, nhưng mục đích cuối cùng vẫn là đảm bảo sự an toàn, độ kín khít trên đường ống khi vận hành.

---

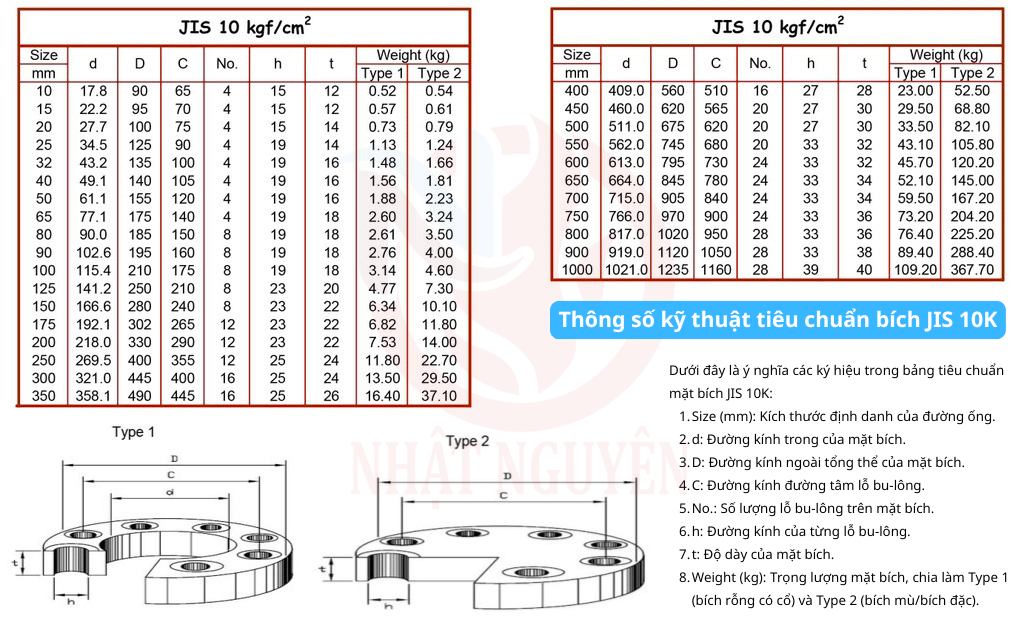

5. Bảng tra tiêu chuẩn mặt bích (Tham khảo nhanh)

Để tránh mua nhầm kích thước dẫn đến việc không thể lắp ráp bu lông, các kỹ sư cần luôn mang theo bảng tra tiêu chuẩn mặt bích. Việc đối chiếu kích thước giữa các chuẩn ANSI hay DIN giúp việc đặt hàng chính xác 100%.



Ví dụ, kích thước tâm lỗ bu lông của mặt bích chuẩn ANSI Class 150 sẽ hoàn toàn khác so với mặt bích chuẩn DIN PN16 dù chúng có cùng kích thước đường ống danh nghĩa (DN). Do đó, hãy luôn kiểm tra kỹ ký hiệu tiêu chuẩn được dập nổi trên thân bích trước khi tiến hành chọn mua hay lắp đặt.

---

6. Mua các loại mặt bích chính hãng tại Phụ kiện thép

Việc lựa chọn đơn vị cung cấp mặt bích thép uy tín là yếu tố then chốt quyết định đến chất lượng và sự an toàn của toàn bộ công trình. Sản phẩm kém chất lượng, sai lệch thông số kỹ thuật hoặc bị rạn nứt ngầm có thể gây ra những sự cố rò rỉ nghiêm trọng, thiệt hại lớn về kinh tế.

Nếu bạn đang tìm kiếm một địa chỉ uy tín chuyên cung ứng các loại mặt bích đạt chuẩn, Phụ kiện thép chính là đối tác tin cậy hàng đầu dành cho bạn.

• Sản phẩm đa dạng: Cung cấp đầy đủ các loại bích hàn trượt, bích ren, bích mù, bích hàn cổ... với mọi kích cỡ từ nhỏ đến lớn.

• Đầy đủ chứng chỉ: Toàn bộ sản phẩm đạt tiêu chuẩn mặt bích ANSI, DIN, JIS, BS, đầy đủ giấy tờ CO, CQ chứng minh nguồn gốc xuất xứ rõ ràng.

• Giá cả cạnh tranh: Chính sách giá gốc tại xưởng, chiết khấu cực tốt cho các nhà thầu, đơn vị thi công dự án lớn.

• Tư vấn chuyên nghiệp: Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng hỗ trợ khách hàng đọc bản vẽ và tra cứu thông số bích chuẩn xác nhất.

Hãy liên hệ ngay với Phụ kiện thép hôm nay để nhận báo giá chi tiết và các chương trình ưu đãi hấp dẫn nhất cho công trình của bạn!
