Van an toàn là gì? Cấu tạo, phân loại & giá van an toàn

Van an toàn giúp bảo vệ hệ thống trước nguy cơ quá áp. Tìm hiểu cấu tạo van an toàn, các loại, ký hiệu và cập nhật giá van an toàn mới nhất.

Trong các hệ thống đường ống công nghiệp, phòng cháy chữa cháy (PCCC), nồi hơi hay thủy lực, việc kiểm soát áp suất luôn đóng vai trò quan trọng để đảm bảo thiết bị vận hành an toàn và ổn định. Van an toàn là thiết bị được lắp đặt nhằm tự động xả áp khi áp suất vượt quá giới hạn cho phép, giúp bảo vệ đường ống, máy móc và hạn chế tối đa nguy cơ xảy ra sự cố.

Nếu bạn đang tìm hiểu van an toàn là gì, cấu tạo, nguyên lý hoạt động, các loại van phổ biến cũng như báo giá mới nhất trên thị trường, bài viết dưới đây sẽ cung cấp đầy đủ thông tin giúp bạn lựa chọn sản phẩm phù hợp với nhu cầu sử dụng và tối ưu chi phí đầu tư.

1. Van an toàn là gì? Ý nghĩa của ký hiệu van trong kỹ thuật

Van an toàn là một thiết bị thủy lực dùng để tự động xả lưu chất (khí, hơi hoặc chất lỏng) ra khỏi hệ thống khi áp suất vượt quá giá trị định mức đã được cài đặt sẵn. Mục đích chính của van là bảo vệ hệ thống khỏi tình trạng hư hỏng hoặc phá hủy do áp lực tăng cao đột ngột.

Trong các bản vẽ thiết kế, van an toàn ký hiệu thường được thể hiện bằng các biểu tượng đặc thù tùy theo tiêu chuẩn (ISO hoặc ASME). Việc hiểu rõ ký hiệu van giúp các kỹ sư nắm bắt được sơ đồ lắp đặt, vị trí đặt van và hướng xả của lưu chất. Thông thường, thiết bị này được lắp ở những vị trí nhạy cảm như bình tích áp, đường ống dẫn khí hoặc trên đỉnh các nồi hơi.

Trong thực tế, van an toàn được dùng để bảo vệ hệ thống khỏi nguy cơ:

• Nổ đường ống

• Hư hỏng thiết bị

• Mất an toàn cho người vận hành

Chính vì vậy, van an toàn là yêu cầu bắt buộc trong nhiều tiêu chuẩn PCCC, nồi hơi, khí nén, thủy lực và áp lực nước.

2. Cấu tạo van an toàn và nguyên lý hoạt động

2.1 Cấu tạo van an toàn

• Thân van: Thường làm bằng Inox, gang hoặc ren đồng thau để chịu được áp suất và chống ăn mòn.

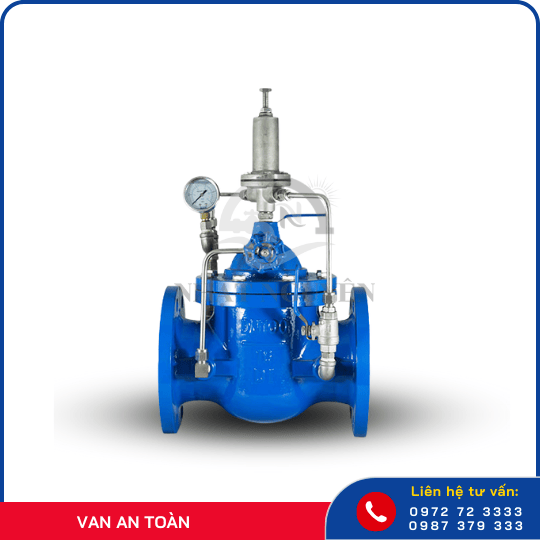

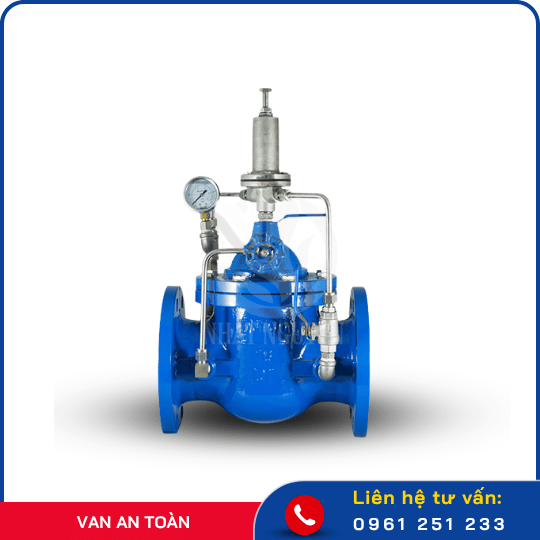

• Bộ phận kết nối: Có hai dạng phổ biến là nối ren và van an toàn mặt bích (ví dụ kích thước DN100).

• Lò xo (Spring): Thành phần quan trọng nhất giúp cân bằng lực với áp suất đầu vào.

• Đĩa van (Disc): Bộ phận trực tiếp tiếp xúc với lưu chất, ngăn chặn hoặc cho phép dòng chảy thoát ra.

• Tay giật (Lever): Một số loại có tay giật bên ngoài để xả thủ công khi cần kiểm tra tình trạng hoạt động của van.

• Vít điều chỉnh: Dùng để thay đổi độ nén của lò xo, từ đó thiết lập mức áp suất xả.

2.2 Nguyên lý làm việc dựa trên sự cân bằng lực

Về cơ bản, van hoạt động dựa trên nguyên lý đối nghịch giữa lực lò xo bên trong và áp suất từ đầu vào của van. Ở trạng thái bình thường, lực lò xo lớn hơn áp suất hệ thống, giữ cho đĩa van đóng chặt. Khi áp suất hệ thống tăng cao vượt mức cài đặt, lực đẩy của lưu chất sẽ thắng lực lò xo, nâng đĩa van lên và tạo khe hở để lưu chất thoát ra ngoài, giúp hạ áp nhanh chóng.

Van an toàn hoạt động hoàn toàn tự động dựa trên áp lực dòng lưu chất:

• Khi áp suất vượt mức cài đặt → van mở, xả lưu chất ra ngoài
• Khi áp suất giảm về mức an toàn → van tự đóng lại

Cơ chế này giúp hệ thống luôn nằm trong tình trạng ổn định, hạn chế tối đa sự cố ngoài ý muốn.

 3. Các loại van an toàn phổ biến nhất hiện nay

Tùy vào môi trường làm việc và mục đích sử dụng, chúng ta có các loại van an toàn khác nhau. Dưới đây là những dòng sản phẩm chủ đạo mà bạn có thể tham khảo

3.1. Van an toàn khí nén

Được thiết kế đặc biệt cho các hệ thống máy nén khí, bình chứa khí. Van an toàn khí nén thường có kích thước nhỏ gọn, tốc độ phản ứng cực nhanh để tránh nổ bình tích áp.

3.2. Van an toàn thủy lực và áp lực nước

Dòng van an toàn thủy lực thường được dùng trong các hệ thống bơm nước tòa nhà, khu công nghiệp. Van an toàn áp lực nước giúp bảo vệ đường ống khỏi hiện tượng búa nước và đảm bảo áp suất ổn định cho thiết bị đầu cuối.

3.3. Van an toàn PCCC

Trong hệ thống phòng cháy chữa cháy, van an toàn PCCC đóng vai trò duy trì áp suất ổn định trong đường ống cứu hỏa. Khi bơm bù áp hoặc bơm chính hoạt động mạnh, van sẽ mở để xả bớt nước về bể chứa, tránh làm vỡ đường ống.

3.4. Van an toàn áp lực cao

Cho các hệ thống đặc thù như lọc hóa dầu hay hóa chất, van an toàn áp lực cao làm từ Inox 304 hoặc 316 là lựa chọn hàng đầu nhờ khả năng chịu nhiệt và chịu áp vượt trội.

 4. Thông số kỹ thuật và các tiêu chuẩn lựa chọn

Khi chọn mua, bạn cần đặc biệt lưu ý đến các thông số kỹ thuật sau để đảm bảo thiết bị hoạt động chính xác:

• Kích cỡ: Từ các loại nhỏ nối ren đến các loại lớn như Dn100, Dn150 nối mặt bích.

• Vật liệu: Gang, Inox, ren đồng thau (tùy vào tính chất hóa học của lưu chất).

• Áp suất cài đặt (Set pressure): Phải phù hợp với ngưỡng an toàn của hệ thống.

• Nhiệt độ làm việc: Đặc biệt quan trọng đối với van dùng cho nồi hơi.

• Kiểu kết nối: Nối ren hoặc mặt bích.

5. Tầm quan trọng của việc kiểm định van an toàn

Một thiết bị bảo vệ chỉ thực sự an toàn khi nó ở trong tình trạng sẵn sàng hoạt động. Do đó, việc kiểm định định kỳ là yêu cầu bắt buộc của cơ quan chức năng và các quy tắc an toàn lao động.

Quá trình kiểm định bao gồm:

1. Kiểm tra hồ sơ kỹ thuật và nguồn gốc xuất xứ.

2. Kiểm tra bằng mắt thường các bộ phận bên ngoài và bên trong xem có bị ăn mòn hay rò rỉ không.

3. Thử nghiệm áp suất mở và áp suất đóng trên thiết bị chuyên dụng.

4. Kẹp chì và cấp giấy chứng nhận kiểm định.

Việc này giúp phát hiện sớm các nguy cơ như lò xo bị yếu, đĩa van bị kẹt hoặc tình trạng rò rỉ lưu chất gây thất thoát tài nguyên.

6. Giá van an toàn bao nhiêu? Có đắt không?

Giá van an toàn phụ thuộc vào nhiều yếu tố:

• Chất liệu (đồng thau, inox…)

• Áp suất làm việc

• Kiểu kết nối (ren, mặt bích)

• Thương hiệu, số lượng, địa điểm giao hàng

Để nhận được báo giá chính xác nhất, quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi để được tư vấn dựa trên nhu cầu thực tế và báo giá ưu đãi nhất.

7. Đơn vị cung cấp và hỗ trợ kỹ thuật chuyên nghiệp

Trên thị trường hiện nay có rất nhiều đơn vị bán thiết bị ngành nước và PCCC. Tuy nhiên, để tìm được một đối tác có khả năng hỗ trợ kỹ thuật sâu và cung cấp sản phẩm có đầy đủ giấy tờ kiểm định là điều không dễ dàng.

Chúng tôi tự hào là đơn vị hàng đầu chuyên phân phối các loại van an toàn chính hãng. Khi đến với chúng tôi, bạn sẽ được:

• Tư vấn giải pháp tối ưu cho các hệ thống từ dân dụng đến công nghiệp.

• Cung cấp đa dạng chủng loại: từ van ren đồng thau nhỏ gọn đến van an toàn mặt bích cỡ lớn.

• Đảm bảo hàng mới 100%, có đầy đủ CO/CQ và hỗ trợ kiểm định nhanh chóng.

• Cam kết giá van an toàn cạnh tranh nhất thị trường.

8. Kinh nghiệm lựa chọn van an toàn phù hợp

Khi lựa chọn, bạn cần lưu ý:

• Xác định đúng môi trường sử dụng
• Chọn áp suất phù hợp
• Ưu tiên sản phẩm đã kiểm định
• Tránh chọn van kém chất lượng gây rò rỉ

Tuy nhiên, không nên chỉ quan tâm đến giá mà bỏ qua yếu tố an toàn và độ bền.

Van an toàn là thiết bị quan trọng giúp bảo vệ hệ thống đường ống và thiết bị khỏi tình trạng quá áp, góp phần đảm bảo an toàn trong quá trình vận hành và kéo dài tuổi thọ cho toàn bộ hệ thống. Việc lựa chọn đúng loại van an toàn phù hợp với môi trường làm việc và yêu cầu kỹ thuật sẽ giúp tối ưu hiệu quả sử dụng cũng như tiết kiệm chi phí bảo trì về lâu dài.

Nếu bạn đang tìm kiếm van an toàn chính hãng với chất lượng đảm bảo và mức giá cạnh tranh, hãy liên hệ ngay với Thép Nhật Nguyên. Chúng tôi cung cấp đa dạng các dòng van an toàn với đầy đủ kích thước, vật liệu và áp lực làm việc, đồng thời đội ngũ kỹ thuật luôn sẵn sàng tư vấn, hỗ trợ lựa chọn sản phẩm phù hợp và gửi báo giá nhanh chóng cho mọi công trình trên toàn quốc.
