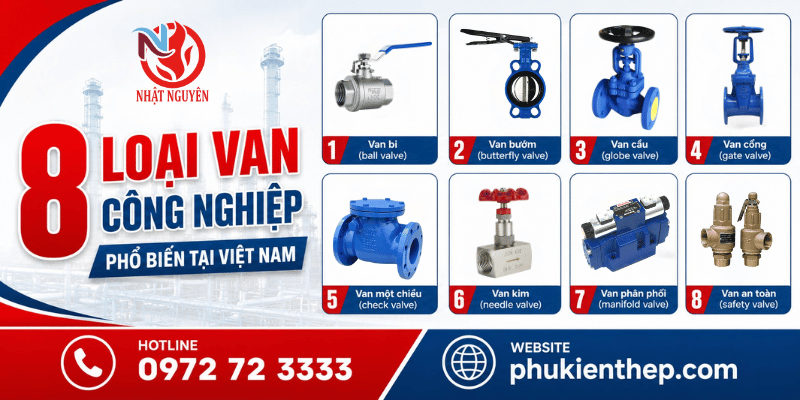

8 loại van công nghiệp sử dụng phổ biến tại Việt Nam

Tìm hiểu chi tiết các loại van công nghiệp phổ biến hiện nay. Báo giá, cơ chế hoạt động và ứng dụng chi tiết trong hệ thống đường ống.

Trong bất kỳ công trình, nhà máy hay hạ tầng kỹ thuật nào, hệ thống đường ống đóng vai trò vô cùng cốt lõi. Tuy nhiên, để kiểm soát, điều chỉnh hoặc ngăn chặn lưu lượng dòng chảy một cách chính xác và an toàn, chúng ta cần tới sự trợ giúp của các thiết bị cơ khí chuyên dụng. Đó chính là van công nghiệp.

Với sự đa dạng về chủng loại và cơ chế hoạt động, việc lựa chọn đúng thiết bị phù hợp với môi trường lưu chất là yếu tố quyết định hiệu suất tối ưu của toàn bộ công trình. Bài viết này sẽ giới thiệu đến bạn các loại van công nghiệp phổ biến nhất tại thị trường Việt Nam hiện nay, giúp bạn có cái nhìn tổng quan và dễ dàng đưa ra quyết định mua hàng chính xác nhất.

---

1. Van bi (ball valve)

Van bi (ball valve) là một trong các loại van công nghiệp được ứng dụng rộng rãi bậc nhất nhờ tính linh hoạt và độ bền vượt trội. Cơ chế hoạt động của dòng van này dựa trên một viên bi tròn có đục lỗ xuyên tâm. Khi xoay tay quay hoặc tay gạt 90 độ, van sẽ chuyển trạng thái từ đóng hoàn toàn sang mở hoàn toàn.

Ưu điểm

• Độ kín cao: Đóng mở nhanh chóng, khả năng làm kín tuyệt đối, ngăn chặn rò rỉ tối đa.

• Độ bền cao: Ít bị mòn hay biến dạng, chịu được áp suất và nhiệt độ lớn.

• Dễ bảo trì: Thiết kế đơn giản giúp việc thay thế, lắp đặt cũng như sửa chữa trở nên thuận tiện.

Nhược điểm

• Độ ma sát cao: Khi vận hành, lớp đệm (seat) dễ bị mòn nếu phải làm việc thường xuyên trong môi trường có cặn bẩn hay hạt rắn.

• Khó điều tiết mịn: Van bi ball valve chủ yếu được thiết kế để đóng/mở hoàn toàn, không tối ưu cho việc điều tiết lưu lượng nhỏ cố định.

Các ứng dụng

Dòng van được sử dụng phổ biến trong các ngành cấp thoát nước, hóa chất, dầu khí, chế biến thực phẩm và trong các hệ thống khí nén cao áp. Đây là lựa chọn phù hợp khi hệ thống yêu cầu đóng mở nhanh và khả năng ngắt dòng chính xác.

---

2. Van bướm (butterfly valve)

Van bướm butterfly valve sở hữu đĩa van dạng đĩa tròn xoay quanh trục vuông góc với dòng chảy. Đây là dòng thiết bị tối ưu chi phí và không gian cho các đường ống kích thước lớn.

Ưu điểm

• Kiểu dáng gọn nhẹ: Tiết kiệm diện tích không gian lắp đặt, trọng lượng nhẹ hơn nhiều so với van cổng gate valve hay van cầu globe valve.

• Giá thành hợp lý: Chi phí sản xuất và đầu tư ban đầu thấp hơn các dòng van khác cùng kích thước.

• Thao tác nhanh: Có thể kết hợp tay gạt, tay quay hoặc bộ điều khiển điện/khí nén để vận hành tự động.

Nhược điểm

• Gây cản trở dòng chảy: Ngay cả khi mở hoàn toàn, đĩa van vẫn nằm giữa lòng ống nên làm giảm một phần lưu lượng dòng chảy.

• Độ kín kém hơn ở áp suất cực cao: Dễ bị rò rỉ hơn van bi nếu áp lực đầu vào vượt quá ngưỡng cho phép.

Các ứng dụng

Loại van công nghiệp này thường sử dụng trong các hệ thống phòng cháy chữa cháy (PCCC), điều hòa không khí HVAC, xử lý nước thải và đường ống dẫn chất lỏng công nghiệp quy mô lớn.  Với đường ống lớn, đây thường là một trong các loại van công nghiệp có tính kinh tế cao.

Tham khảo ngay:

Van bướm tay gạt

Van bướm vô lăng

---

3. Van cầu (globe valve)

Nếu bạn đang tìm kiếm một thiết bị có khả năng điều tiết lưu lượng một cách chính xác, van cầu globe valve chính là giải pháp hàng đầu. Cơ chế làm việc dựa trên đĩa van di chuyển nâng lên hoặc hạ xuống vuông góc với mặt tựa.

Van cầu globe valve được thiết kế để kiểm soát và điều chỉnh lưu lượng dòng chảy. Khác với van cổng, dòng môi chất qua van cầu thay đổi hướng bên trong thân van, trong khi đĩa van di chuyển lên xuống để tạo mức đóng mở phù hợp.

Ưu điểm

• Điều tiết xuất sắc: Khả năng kiểm soát lưu lượng dòng chảy cực kỳ linh hoạt và chuẩn xác.

• Độ bền bề mặt cao: Bề mặt làm kín ít bị ăn mòn do dòng chảy không xé trực tiếp vào đĩa van khi mở hoàn toàn.

Nhược điểm

• Tạo tổn thất áp suất lớn: Cấu trúc hình cầu buộc dòng lưu chất phải đổi hướng bên trong thân van, gây ra sự sụt áp rõ rệt.

• Trọng lượng nặng: Thân van dầy và nặng, tốn nhiều sức lực hơn khi thao tác thủ công.

Các ứng dụng

Thích hợp dùng cho các hệ thống đường ống hơi nóng (lò hơi), nhiệt điện, hóa chất, và những nơi yêu cầu kiểm soát dòng chảy tỉ mỉ à các dây chuyền công nghiệp yêu cầu điều chỉnh lưu lượng. Việc lựa chọn cần dựa trên áp suất, nhiệt độ, môi chất và yêu cầu điều khiển của hệ thống.

---

4. Van cổng (gate valve)

Còn được gọi là van cửa, van cổng gate valve được sử dụng để đóng hoặc mở hoàn toàn dòng lưu chất bằng cách nâng lên hoặc hạ xuống một cánh đĩa giống như một cánh cổng.

Ưu điểm

Van cổng có khả năng tạo đường dẫn dòng tương đối thông thoáng khi mở hoàn toàn, nhờ đó hạn chế tổn thất áp suất. Van cũng có nhiều lựa chọn về vật liệu, kích thước và kiểu kết nối, đáp ứng nhiều yêu cầu của hệ thống đường ống.

• Không làm giảm áp suất: Khi van mở hoàn toàn, đĩa van nâng lên khỏi lòng ống, giúp dòng chảy đi qua thẳng tắp mà không bị cản trở.

• Hoạt động hai chiều: Cho phép lưu chất lưu thông theo cả hai chiều tùy ý.

Nhược điểm

Thời gian đóng mở van thường lâu hơn van bi hoặc van bướm. Van không thích hợp để điều tiết dòng liên tục vì việc duy trì trạng thái mở một phần có thể làm tăng mài mòn và ảnh hưởng đến độ bền.

• Đóng mở chậm: Cần xoay vặn tay quay nhiều vòng để chuyển trạng thái hoàn toàn.

• Không dùng để điều tiết: Nếu mở hé, đĩa van sẽ bị rung lắc mạnh và nhanh hỏng do áp lực dòng chảy tác động.

Các ứng dụng

Thường được ứng dụng trong các hệ thống cấp thoát nước sạch, công trình thủy lợi, dầu khí và hệ thống đường ống công nghiệp hạng nặng.

Van cổng ty nổi tín hiệu điện

Van cổng ty chìm tín hiệu điện

Van chặn ty nổi

Van chặn ty nổi

Nhận báo giá van cổng mới nhất!

---

5. Van một chiều (check valve)

Khác với các dòng van cơ học khác, van một chiều là loại van công nghiệp vận hành hoàn toàn tự động nhờ vào chính áp lực của lưu chất.

Ưu điểm

• Chống dòng chảy ngược: Bảo vệ hệ thống máy bơm, thiết bị đo khỏi hiện tượng va đập nước (water hammer) và va đập áp suất.

• Tự động hóa hoàn toàn: Van hoạt động không cần tới tác động cơ học của con người hay nguồn năng lượng bên ngoài.

Nhược điểm

• Khó kiểm sát trạng thái: Vì đóng mở bên trong thân van nên khó quan sát trực tiếp van đang đóng hay mở.

• Dễ bị kẹt: Các tạp chất cơ học hoặc cặn bẩn lớn có thể khiến lá van bị kẹt, làm giảm độ kín.

Các ứng dụng

Được sử dụng rộng rãi ngay sau đầu ra của máy bơm nước, đường ống xả khí nén, hệ thống PCCC và các trạm bơm tăng áp.

Van 1 chiều bướm

Van 1 chiều lá lật

Nhận báo giá van bướm mới nhất!

---

6. Van kim (needle valve)

Van kim là sự biến thể đặc biệt của van cầu với đĩa van được thiết kế vút nhọn như một chiếc kim nhỏ. Van kim có bộ phận điều tiết dạng kim với đầu van nhỏ, cho phép kiểm soát lượng môi chất đi qua một cách tinh chỉnh. Đây là loại van phù hợp với các hệ thống yêu cầu điều chỉnh lưu lượng nhỏ và chính xác.

Ưu điểm

• Độ chính xác tuyệt đối: Giúp tinh chỉnh những dòng chảy có kích thước cực nhỏ với sai số tối thiểu.

• Chịu áp suất vượt trội: Thiết kế chân ren dày và thân kim kim loại chịu được áp suất rất cao.

Nhược điểm

• Giới hạn kích thước: Thường chỉ có các kích thước nhỏ (nhỏ hơn DN25/1 inch).

• Cản trở dòng chảy mạnh: Cấu trúc lỗ van hẹp khiến lưu lượng dòng chảy bị giới hạn đáng kể.

Các ứng dụng

Chuyên sử dụng trong các phòng thí nghiệm, hệ thống đo lường áp suất, trạm chiết rót khí nén và ngành hóa chất tinh khiết.

Van kim thường được dùng trong thiết bị đo, hệ thống khí nén, đường ống instrument, phòng thí nghiệm và các hệ thống cần điều chỉnh lưu lượng nhỏ. Khi lựa chọn, cần chú ý đến vật liệu, áp suất, nhiệt độ và loại môi chất.

---

7. Van phân phối (manifold valve)

Van phân phối (hay Manifold valve) là sự kết hợp của nhiều van nhỏ tích hợp trong cùng một khối kim loại dầy dặn.

Ưu điểm

• Tiết kiệm diện tích: Giảm bớt số lượng mối nối ren/mặt đai, tối ưu không gian lắp đặt.

• Hạn chế rò rỉ: Nhờ thiết kế đúc nguyên khối, rủi ro rò rỉ chất xám hoặc hóa chất độc hại được giảm thiểu tối đa.

Nhược điểm

• Chi phí ban đầu cao: Quy trình gia công phức tạp dẫn đến giá thành sản phẩm đắt đỏ.

• Yêu cầu kỹ thuật cao: Việc bảo trì đòi hỏi kỹ thuật viên có chuyên môn sâu về hệ thống đo lường.

Các ứng dụng

Thường dùng tích hợp với các cảm biến áp suất (transmitters), hệ thống đo lưu lượng dòng chảy và các đường ống điều khiển trung tâm trong nhà máy hóa chất, lọc hóa dầu.

---

8. Van an toàn (safety valve)

Trong danh mục các loại van công nghiệp, van an toàn safety đóng vai trò là "chốt chặn" cuối cùng bảo vệ toàn bộ công trình trước các sự cố quá áp nguy hiểm. Được thiết kế để tự động xả môi chất khi áp suất trong hệ thống vượt quá mức cài đặt. Khi áp suất trở lại phạm vi cho phép, van sẽ đóng lại theo cơ chế hoạt động của từng thiết kế.

Ưu điểm

• Bảo vệ tự động: Tự động xả bớt áp suất ra ngoài môi trường khi áp lực vượt quá ngưỡng cài đặt trước.

• Đảm bảo an toàn tuyệt đối: Ngăn chặn nguy cơ cháy nổ, vỡ đường ống hoặc hỏng hóc máy móc tốn kém.

Nhược điểm

• Cần hiệu chuẩn định kỳ: Phải kiểm định và hiệu chuẩn lò xo định kỳ để đảm bảo van hoạt động chính xác

• Tổn thất môi chất: Khi van kích hoạt xả áp, một lượng lưu chất nhất định sẽ thoát ra ngoài.

Các ứng dụng

Được thiết kế để lắp đặt trên các bình tích áp, nồi hơi (lò hơi), hệ thống đường ống khí nén, hóa chất và dầu khí.

Tham khảo thêm: Van an toàn ren bằng đồng

Như vậy, bài viết đã cung cấp cho bạn cái nhìn toàn diện về 8 dòng van công nghiệp phổ biến nhất trên thị trường Việt Nam hiện nay. Mỗi loại van công nghiệp như van bi ball valve, van bướm butterfly valve, van cầu globe valve, van cổng gate valve hay van an toàn safety đều sở hữu cơ chế vận hành và đặc tính kỹ thuật riêng biệt.

Để đảm bảo các thiết bị này phát huy tối đa hiệu quả khi được sử dụng để kiểm soát lưu lượng dòng chảy trong các hệ thống, bạn cần căn cứ vào môi trường lưu chất, nhiệt độ, áp suất cũng như nhu cầu lắp đặt thực tế của hệ thống đường ống. Hãy liên hệ ngay với chúng tôi để nhận báo giá ưu đãi nhất!
